Asbak verlichting vervangen

Stappenplan:

Verwijder de as houder uit het asbak frame.
Druk geleider aan de linkerzijde naar binnen, en klap het frame rustig los alsof je de asbak opentrekt, tot het bijna horizontaal ligt, en trek dan naar voren.


Haal aansteker stekker los.


Klik het blinde plaatje naast de asbak los, of verwijder het digitale klokje wat daar zit. (Bij mij een plaatje)


Druk de twee bekleding klemmetjes onder de drukschakelaars boven de asbak met een schroevendraaier naar beneden en leg ze weg. (Hier kunnen ook 2 schroeven zitten!)

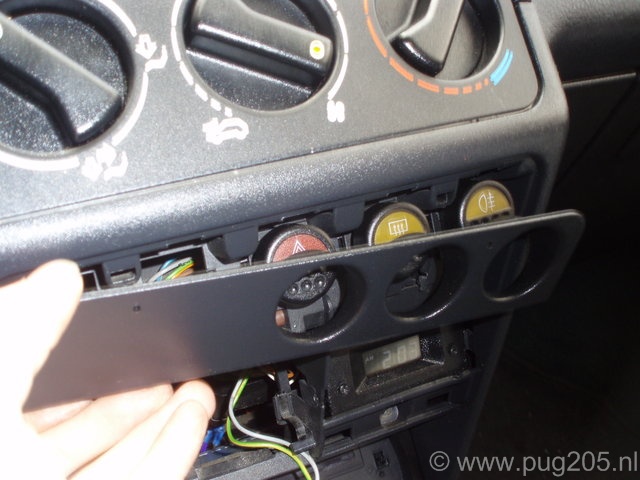

Verwijder afdekplaat van schakelaars.


Trek de draai knoppen voor de verwarming uit het paneel.

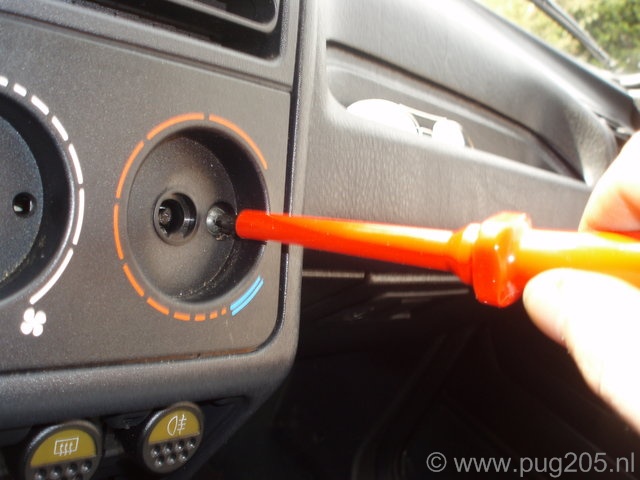

Verwijder de twee schroeven onder de linker en rechter knop, en verwijder het paneel.



Verwijder de luchtroosters door ze naar voren te trekken. (Dit kan ook een dicht paneel zijn als je geen roosters hebt boven de knoppen)


Verwijder de driehoeksplaat boven op het dasboard. (schroevendraaier, uitklikken)

Het hele midden frame is nu bloot gemaakt om alle schroeven te kunnen verwijderen.

Verwijder de twee schroeven onder de driehoeksplaat .

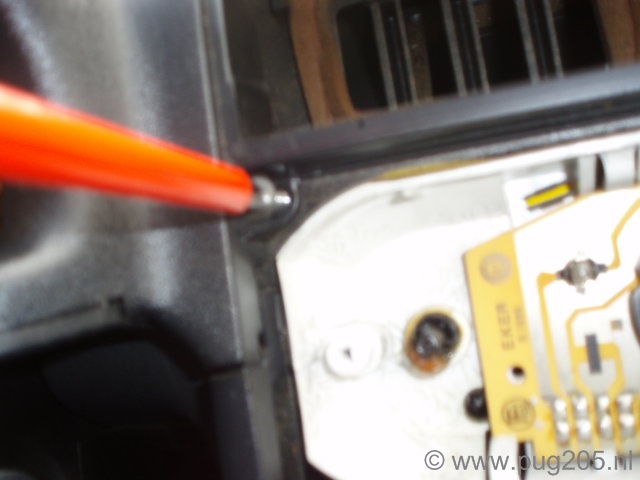

Verwijder de schroeven waarmee de witte unit van de verwarming mee vast zit.


Verwijder de twee schroeven in het asbak, klokje gedeelte.

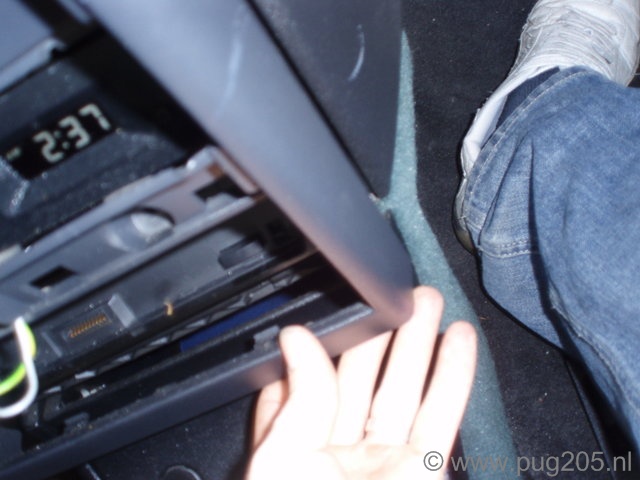

Klik het frame aan de onderzijde los, door het voorzichtig links en rechts naar voren te trekken.


Nu komen twee onzichtbare schroeven aan de orde.
Deze zitten onder de overgang van boven frame en onder frame.
Ik heb ze kunnen loshalen door het boven frame maximaal op te tillen, waardoor de schroeven net genoeg vrijkomen om te kunnen lossen.

Doe dit echter voorzichtig! Kan barsten

Het frame hangt dan nog op twee nokjes die deel uitmaken van de unit van de verwarming.
Met beleid is het hier af te halen door het naar voren te trekken.
Afhankelijk van de uitvoering, komt het midden frame los met daarin, 3,4, of 5 stekkers, en het lampje dat moet worden vervangen.
De stekkers kunnen worden verwijderd, waarna het frame kan worden gekanteld richting passagiersstoel...

...en het lampje kan worden weggenomen.

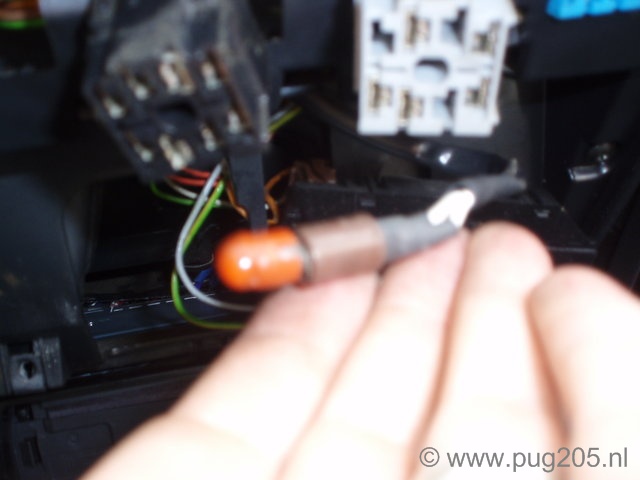

Het rode reflectiedopje valt vanzelf los.


Vervang lampje, en monteer het deels in de houder.
Hanteer het reflectie dopje voorzichtig en plaats het weer op het lampje.
Bij mij ging het reflectie dopje stuk, heb dit opgevangen door het licht gat boven de asbak af te plakken met rood isolatieband.

Montage van het geheel gaat in omgekeerde volgorde uiteraard.

P.S de montage van het asbak frame vereist wat aandacht, omdat de beugeltjes onder aan de plaat weer op de nokjes moeten worden geschoven, waarop ze draaien.
Boven deze nokjes zitten bladveertjes waar de beugeltjes onder moeten komen.
Dit in combinatie met een in de weg zittende stekker van de aansteker maakt dat je even voorzichtig moet zijn.

Met dank aan Hakar voor deze How To.
En met dank aan KevinT voor de foto's en aanvulling.
