Zekeringen en relais
Zekeringen
F1 (10A) Achteruitrijlampen, toerenteller*, dagverlichting*, brandstofmeter, waarschuwingslampje voor water in brandstoffilter (diesel), verklikkerlampjes, laadstroomcontrolelampje, koelvloeistoftemperatuur, motoroliedruk, koelvloeistofniveau*, remsysteem, choke
F2 (25A) Airconditioning, richtingaanwijzer, brandstofmeter, stoelverwarming*, motorolietemperatuur, koelvloeistoftemperatuur, ventilatie en verwarming, verklikkerlampjes, laadstroomcontrolelampje, waarschuwingslampje voor water in brandstoffilter (diesel), koelvloeistoftemperatuur, motoroliedruk, koelvloeistofniveau*, remsysteem, choke
F3 (25A) Kaartleeslampje, stoplichten, ruitewisser-sproeier voor en achter, toerenteller*, koplampsproeiers*, radio*, accessoiers, lampje dashboardkastje*, elektrische raambediening*, achterruitverwarming
F4 (15A) Verstralers*
F5 (10A) Alarmknipperlichten
F6 Reserve
F7 (25A) Sigarette-aansteker, klokje, binnenverlichting, bagageruimteverlichting*, centrale portiervergrendeling*, constante stroom voor radiogeheugen, constante stroom voor trekhaakaansluiting
F8 (25A) Claxon, achterruitverwarming
F9 (20A) Elektrische raambediening voor*
F10 (5A) Kaartleeslampje, stoplichten, ruitewisser-sproeier voor en achter, toerenteller*, koplampsproeiers*, radio*, accessoiers, lampje dashboardkastje*, elektrische raambediening*, achterruitverwarming
F11 (5A) Achterlichten, kentekenverlichting
F12 Reserve
F13 (5A) Dashboardverlichting, parkeerlichten voor
F14 Elektrische brandstofpomp*
* Afhankelijk van de uitvoering
Relais
750 Mistlampen voor
893 (blanco op afbeelding??) Ruitenwisser interval achter (?)
893a (893/893a?) Ruitenwisser interval voor
145 Richtingaanwijzer/knipperlichtautomaat
761 Verlichting
760 Achteruitverwarming

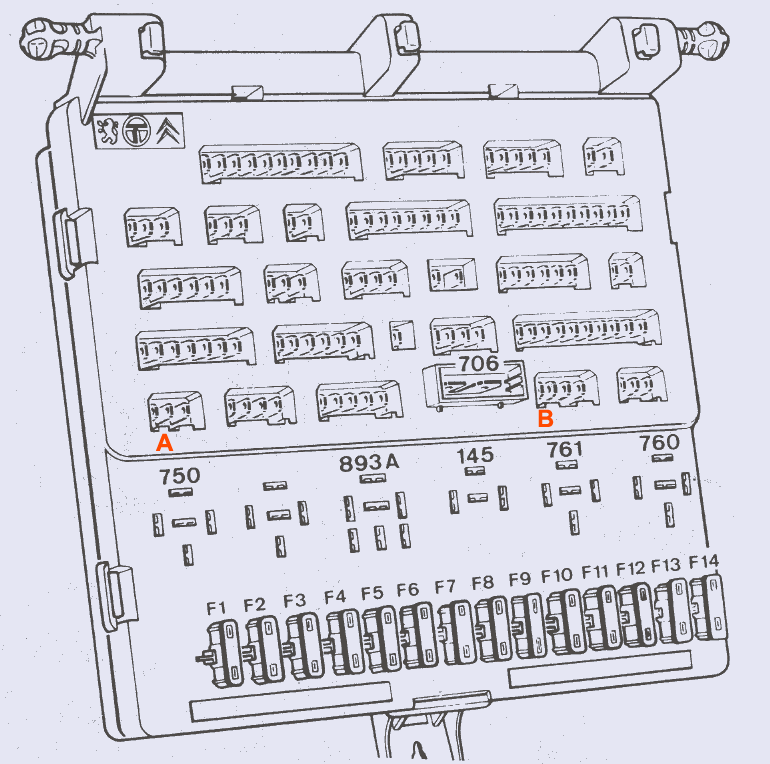

De zekeringen/relaishouder bevindt zich links van de bestuurder onder het dashboard. Let op! Sommige componenten zijn dubbel genoemd in de zekeringenlijst; de uiteindelijke plaatsing is afhankelijk van de uitvoering. Onder de motorkap zijn bij injectiemotoren extra relais/zekeringkasten gemonteerd die betrekking hebben op het injectie- en ontstekingssysteem.
